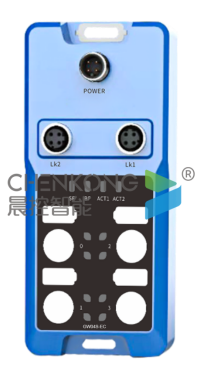

CK-GW04S系列是晨控為工業多通道需求研制的一款網關控制器,方便用戶集成到PLC等控制系統中，系統集成了4路讀寫接口，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/lP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-GW04S系列產品的EtherNetIP通訊協議與基恩士進行通訊配置說明。

0、準備階段

lRFID軟件：RFID_Tool

l多通道網關控制器：CK-GW04S-EIP

l工業RFID讀寫器：CK-FR02-A01

lPLC軟件：KV STUDIO

lPLC型號：基恩士KV-X520

l交換機：標準交換機

1、修改設備IP

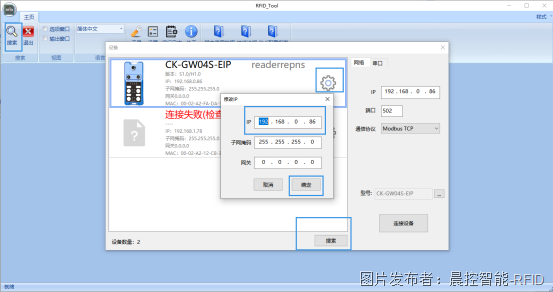

打開RFID_Tool軟件

搜索設備

點擊設備齒輪，修改改IP，點擊確定保存

2、添加設備文件

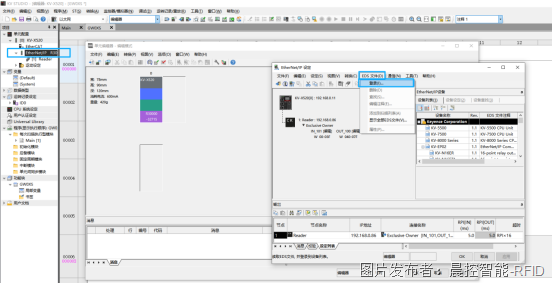

打開PLC的EtherNetIP設置

在EDS文件中選擇登錄，選擇設備文件登錄

3、添加設備

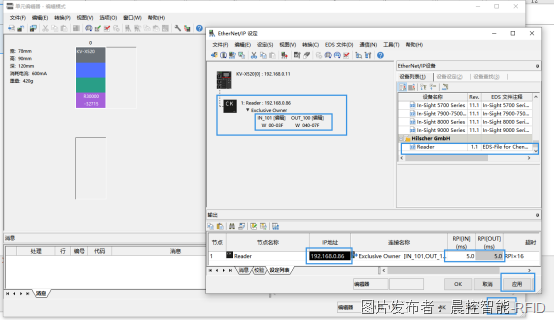

選擇剛剛添加的設備文件，添加設備

配置映射地址，設備IP,RPI速率（越低通訊速率越快）

點擊應用保持

4、添加映射變量

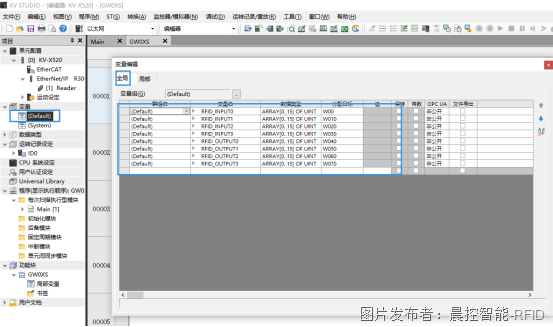

在全局變量中添加輸入輸出數組各4各個，分別對應4個通道輸入輸出

分配目標為設置的地址

下載配置到PLC完成配置

5、功能塊說明

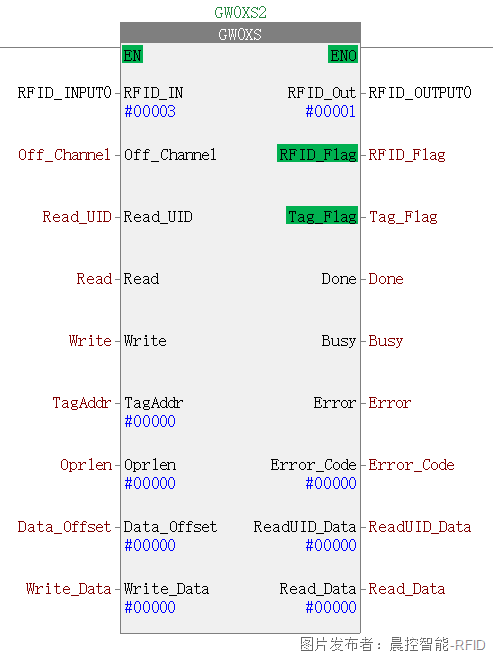

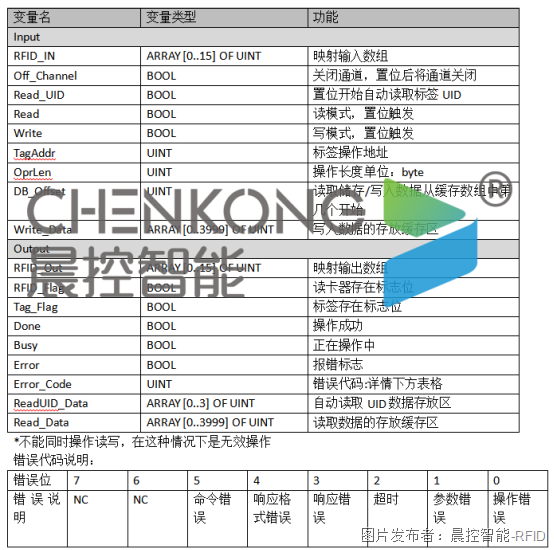

功能塊引腳說明

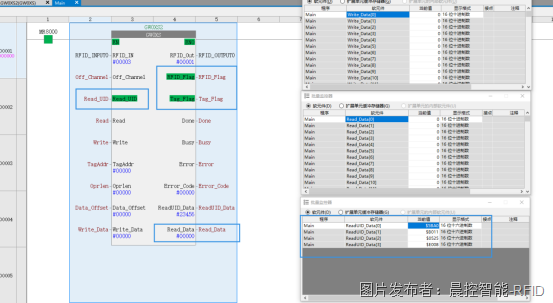

自動讀取UID數據

置位READUID

在標簽在位時自動讀取標簽的uid數據

讀取的數據換成在UID緩存區中

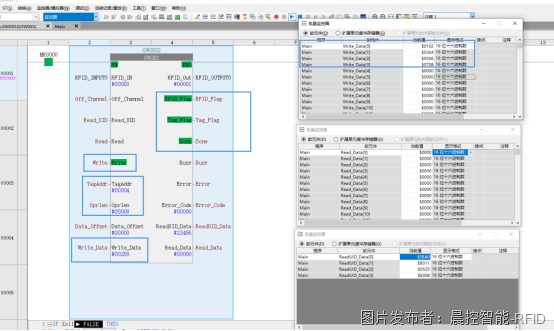

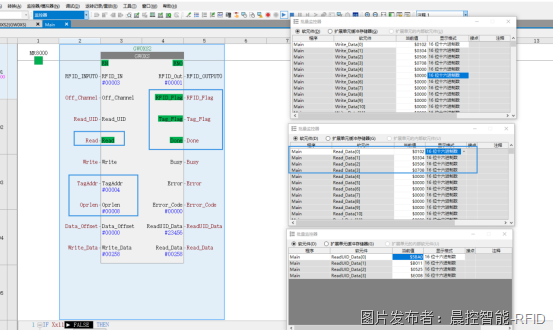

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成

讀取用戶數據操作

置位Read

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
