應用介紹

【行業】二次電池

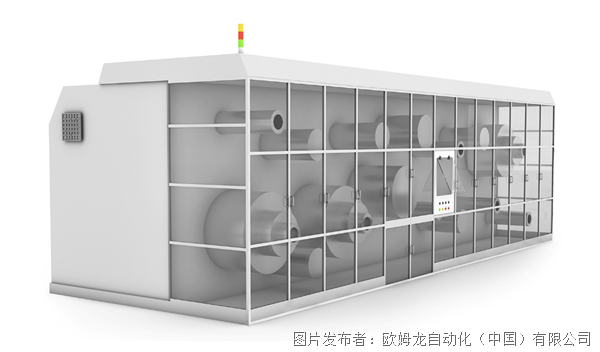

【設備】激光模切機

應用場景

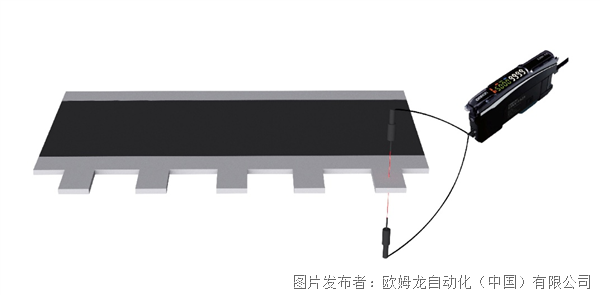

極耳寬度的檢測。

解決課題

1、使用視覺檢測極耳的成本壓力較大，需要部署更簡易、性價比更高的方案。

2、因生產中對電芯極耳尺寸精度的要求提高，檢測重復精度需要得到保證。

3、鋰電池電芯制造環節中，嚴禁出現銅、鋅等元素，防止化成成型后出現短路甚至爆炸的情況。

4、檢測中需要高速響應時間觸發伺服鎖存，避免因檢測延遲導致的極耳寬度計算不準確。

價值提案

核心產品：

光纖傳感器 E3NX-FA

光纖單元 E32-T□-S5

■光纖傳感器相較視覺檢測成本更低，配備的套筒型光纖頭也可安裝在狹小的空間內，量產時的部署安裝更為容易。

■E3NX-FA光軸直徑最小0.1mm dia.，重復精度高達2μm(最佳設置狀態和靈敏度時的代表值)，能夠保證極耳寬度的準確性。

■檢測頭E32-T□-S5為SUS303，滿足電芯制造工藝中禁銅、鋅的要求，規避了電池化成成型后可能發生短路爆炸的風險。

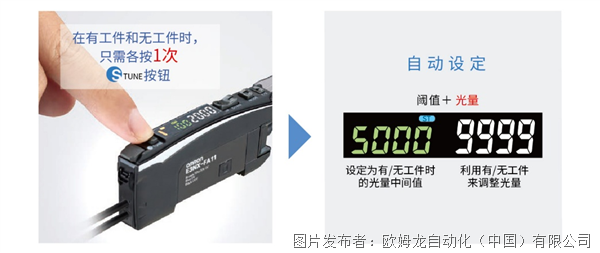

■高速響應時間，SHS模式最大30μs的響應時間，確保伺服鎖存位置的準確性。同時備有S-TUNE智能調諧設定，兩鍵自動設定光量和閾值，減小對射光纖安裝的同心度誤差。

相關產品

智能光纖放大器E3NX-FA

https://www.fa.omron.com.cn/products/family/3161/

光纖單元E32

https://www.fa.omron.com.cn/products/family/1532/

若您對本產品感興趣，歡迎掃碼留下您的聯系方式，歐姆龍工程師將盡快與您聯絡！
