在某水務集團的技術交流中，其自來水廠的技術人員反映，該廠出水管流量測量長期存在的諸多問題，例如：流量測量數據不穩定，經常出現跳變等現象，甚至無測量數據，嚴重影響自動加藥系統加藥量的控制。

加藥量是水處理以及水質控制的關鍵技術指標。

加藥過多，一方面造成浪費，另一方面在客戶端會出現較濃重的氯氣味道，同時水中氣泡太多，看起來會比較渾濁，造成客戶的誤解及投訴。

加藥過少，水中有害物質的含量就無法控制在相關的指標要求之內，造成水質不達標，影響市民飲用水安全。

供水安全是各級政府高度關注的重大民生問題，準確的流量測量至關重要。

艾默生解決方案

01、有哪些設計要求？

管徑：1400mm，4條出廠總管

壁厚：15mm

材質：碳鋼

介質：自來水，常溫

數據用途：接入加藥控制系統，參與加藥量實時控制

02、測量有哪些挑戰？

現場管道使用超過10年，銹蝕嚴重，且一半埋在水泥地面下，安裝困難。另外，該流量數據參與加藥量的實時控制，如前文中提到，加藥量的控制非常重要，關乎市民的飲水健康，如控制不當，極易引發負面輿情。

因此，對測量數據的穩定性要求很高。

03、艾默生提供了怎樣的解決方案？

針對此應用，我們分兩個階段來解決用戶的問題。

第一階段，用便攜表F601配置M和K傳感器分別做測試。

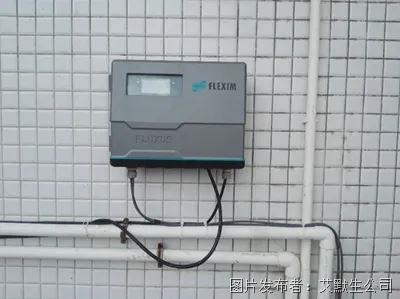

第二階段，在用便攜表做完相關測試后，最終確定了水行業專用的WD系列超聲波流量計的方案，配置防護等級為IP68的K型傳感器。經過信號的診斷和一段時間的觀察，儀表運行穩定，各項參數都很理想，用戶根據超聲波流量計的流量輸出信號做加藥量的控制也非常順利，各種負荷下均能準確穩定的測量，徹底解決了加藥量控制的問題。

04、艾默生Flexim外夾式超聲波流量計有哪些優勢？

●采用外夾式安裝無需破管，可在線安裝維護，安裝后也無需清管、檢測等作業，完全不影響供水安全。

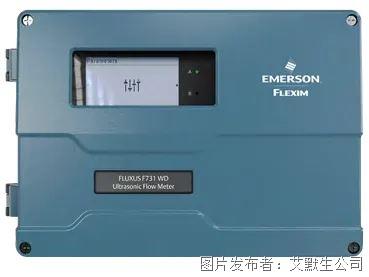

●WD系列超聲波流量計專為水務行業開發，時差法+噪音跟蹤法雙模式自動切換，對管道中可能出現的氣泡有比較好的適應能力。同時，0.01米/秒的最低穩定測量流速，對供水管道晝夜和季節性的需求量變化非常適用，即便是極低的用水需求時段，也能穩定準確的測量流量。

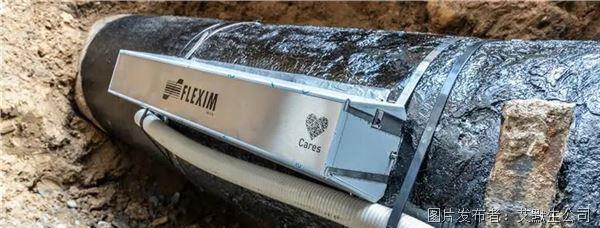

●選用0.5MHz的K型低頻傳感器，抗干擾能力強，信號穿透能力強，適用于管徑較大，管道內外壁有較嚴重的銹蝕情況，測量數據穩定、可靠。

●傳感器內置溫度傳感器，徹底消除零漂，沒有傳統超聲波流量計的晝夜和季節性波動，保證了加藥量控制的長期穩定。

●傳感器防護等級為：IP68，適用于井下測量，可長期浸泡在積水中。

固態耦合片可長期使用，無需因重新涂抹耦合劑而頻繁拆裝傳感器，極大地減少了超聲波流量計的日常維護工作，提升了運營效率。
