在石油加工領域，連續重整裝置占據著舉足輕重的地位，是實現石油資源高效利用和產品升級的關鍵環節。

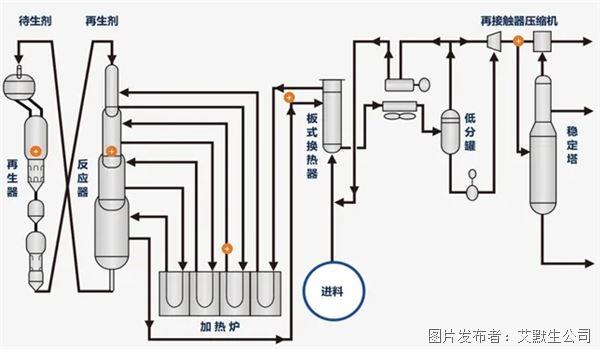

目前國內規模較大的連續重整裝置主要采用UOP超低壓連續重整和第三代催化劑連續再生工藝專利技術(CycleMax)。它以低辛烷值的直餾石腦油、加氫石腦油等為加工原料，借助鉑 Pt－錸 Re 雙金屬催化劑，在約 500℃的高溫環境下，促使分子發生重排、異構等一系列復雜反應。

在這一過程中，催化劑會從一個反應回路循環至再生器使催化器還原，此回路包含閉鎖料斗、再生器和提升器。催化劑最終被送回反應器，促進物料化學反應。在再生器回路中，一些控制閥被用以控制催化劑的流量以及用來吹掃和提升催化劑的氣體流量。

國內某大型煉化企業的連續重整裝置，其催化劑再生單元使用UOP專利閥門費希爾?（Fisher?） SS-138B催化劑連續再生閥，運行超過12年后需要進行全面的維護，否則會造成催化劑磨損加速，嚴重影響裝置的效能。

01、工況挑戰

01、避免壓碎昂貴的催化劑球體

工藝通常選用Pt系金屬催化劑，價格昂貴。為了延長催化劑使用時間，在CCR閉鎖料斗入口開關閥，需要在閥門關閉的時候留出間隙，避免壓碎昂貴的催化劑。

02、閥門開啟需保障催化劑順暢流通

因催化劑本身有固定的尺寸，催化劑流量控制閥需要在閥門開啟的時候確保使催化劑順利通過。

03、工作環境惡劣，耐受灰塵干擾

催化劑在運輸和裝填過程中，以及隨著使用年限增長自然老化可能會導致催化劑破裂、粉化產生大量粉末。調節閥需要在多塵環境下長期穩定工作，保證工藝連續性與控制可靠性。

04、頻繁動作帶來挑戰

每年高達50萬次動作，且介質中存在催化劑顆粒，沖刷和磨蝕嚴重，閥內件損害嚴重，導致填料外漏。

02、費希爾?（Fisher?）SS-138B +

       環保填料（ENVIRO-SEAL Packing）

       解決方案

艾默生費希爾授權認證的區域合作伙伴及服務提供商-星域，聯合費希爾專家團隊提出費希爾?（Fisher?）SS-138B + 環保填料（ENVIRO-SEAL Packing）解決方案。費希爾SS-138B 催化劑連續再生閥，是專門為CCR重整過程開發的經UOP認可的產品。

該產品具有以下特點：

●特殊設計防止壓碎催化劑：閥門關閉時閥座環和球體之間存在間隙，可以延長催化劑球體的使用壽命，降低維護成本，并提高再生效率。

●閥門操作平穩：零件精密加工和壓力平衡密封設計使球體運動更平滑、精準。

維護簡單快速：球體密封檢查與更換在閥體入口處進行，無需拆卸執行器與閥門，閥門維護無需特殊工具。

●優良的環境保護性能：環保填料（Enviro-Seal Packing）滿足EPA（Environmental Protection Agency ) 標準下100 ppm VOC環保要求。

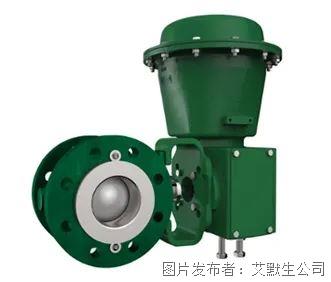

費希爾SS-138B 催化劑連續再生閥

從精準選型到精細落地，這場閥門升級工程既是企業大修工作的關鍵一環，更是煉化行業以技術革新推動高質量發展的生動實踐。

煥新后的連續重整裝置，將以更穩定的性能、更高的效率，持續支撐產業鏈上下游協同發展，為中國煉化產業的綠色低碳轉型與高效升級，寫下“匠心守藝、科技賦能”的堅實篇章。
