工廠設備突然宕機？維修成本高、交付周期長？

傳統PHM設備健康診斷方案

總在「調研-定制-駐場」中耗時耗力

部署慢、難復制？

是時候換一種更聰明的方式了！

二 產品介紹

研華PHM AI Box 設備診斷智能盒

軟硬一體，免調試即插即用

將 PHM設備故障機理算法模型

深度集成于智能盒子中

針對泵、風機等設備

提供智能預警、故障診斷與健康評估服務

可提前1-3個月識別潛在故障

減少非計劃停機

告別停機焦慮！

三 核心亮點

讓設備健康管理化繁為簡！

研華PHM AI Box設備診斷智能盒的三重智慧

第一重：全流程標準化，選型到部署零門檻

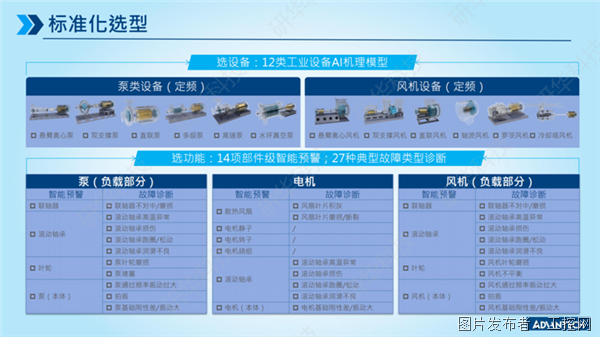

1.標準化選型 省心無憂

以往PHM系統選型復雜，往往需要專業團隊駐場進行需求調研，耗時費力。而PHM AI Box打破了這一困局——提供清晰明確的功能選型清單。內置12類工業設備AI機理模型（含離心泵、多級泵、軸流風機、羅茨風機等），固化了14項部件級智能預警，27種典型故障類型診斷。

用戶只需完成兩個動作：

 ● 選設備：對照功能列表，勾選自身設備類型

 ● 選功能：對照功能列表，勾選所需的智能預警或故障診斷功能

無需開展繁瑣的定制調研，無需專業算法團隊介入，用戶只需對照功能清單 “打鉤” 確認，5分鐘完成選型決策。

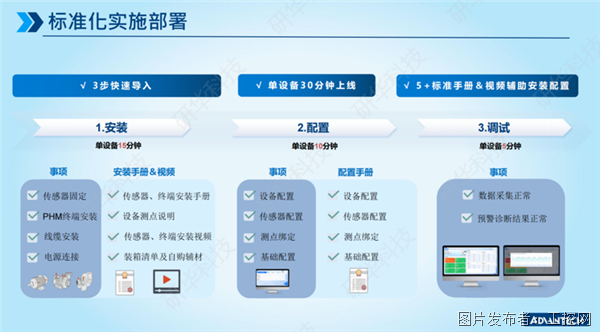

2.標準化實施部署 30min上線

PHM AI Box通過“安裝-配置-調試”，3步快速導入，實現單設備30分鐘上線。用戶通過設備健康態勢及劣化分析看板和特征值動態追蹤看板掌握設備健康狀態。

 ● 安裝：提供標準化的手冊和安裝視頻，便于實施人員快速上手安裝傳感器及設備診斷智能盒；

 ● 配置：系統預設傳感器、泵及風機等設備模板，用戶僅需微調參數，即可快速完成配置；

 ● 調試：檢查特征值動態跟蹤的數據，及設備健康態勢及劣化分析的模型結果是否正常顯示。

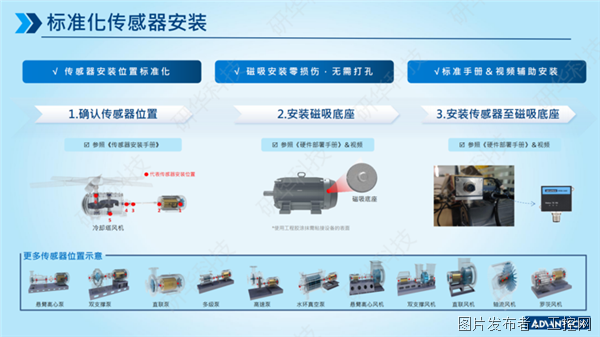

?傳感器位置安裝標準化

PHM AI Box為12類工業設備提供「圖示化定位-磁吸式安裝」全流程標準化資料，擺脫工程師駐場調試依賴，輕松上手安裝。

?每臺設備的測點位置均配有三維安裝圖示

?高強磁吸底座適配99%金屬表面，免鉆孔零損傷

第二重：預警診斷雙擎驅動，洞察設備健康

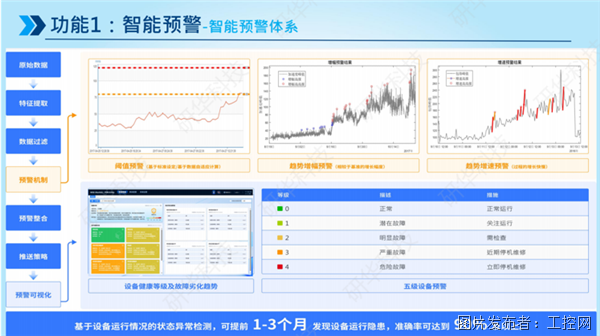

1.多維預警 先機在握

嚴格遵循ISO20816標準，通過10萬+同類型單設備數據訓練的智能預警模型，與振動/溫度雙維數據融合分析，實現閾值、趨勢增幅、趨勢增速三重預警機制，攻克傳統單一閾值導致的誤報和漏報問題。在實際應用中，預警準確率可達到90%以上。

系統對軸承、聯軸器、葉輪等14項核心部件進行預警，精準捕捉設備的健康狀態及劣化趨勢。同時將設備劣化進程拆解為五級（從正常到危險），明確標注故障嚴重程度及應對措施，提前1-3個月發現隱患。

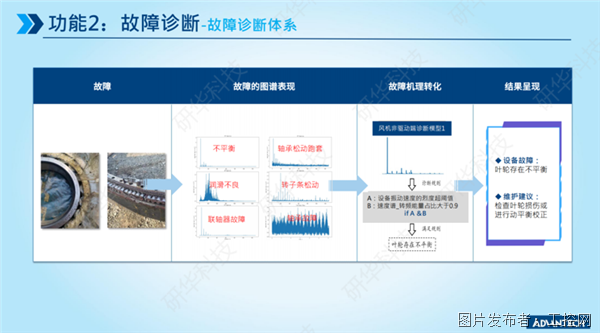

2.故障診斷 秒級定位

當設備振動烈度、頻譜能量等指標異常時，PHM AI Box 依托設備故障 “AI + 機理”模型，從故障圖譜特征→機理規則轉化（將特征值與預訓練模型交叉驗證）→診斷結論與維護建議生成閉環鏈路，實現故障的秒級精準定位。支持 27 種典型故障類型診斷，涵蓋電機軸承損傷、聯軸器不對中、葉輪磨損等常見失效模式。

以風機葉輪故障診斷為例：系統通過分析振動速度的烈度、一倍轉頻能量值及其頻帶能量占比，綜合診斷葉輪存在不平衡故障。

第三重：靈活擴展，適配多元需求

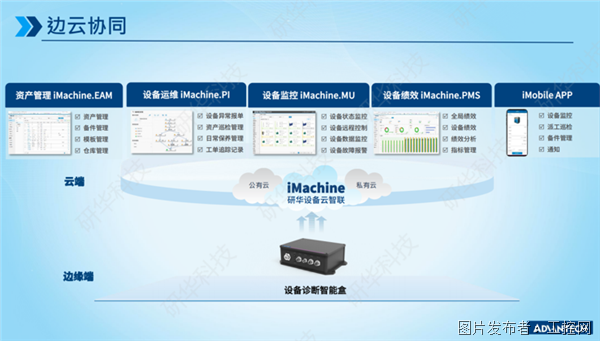

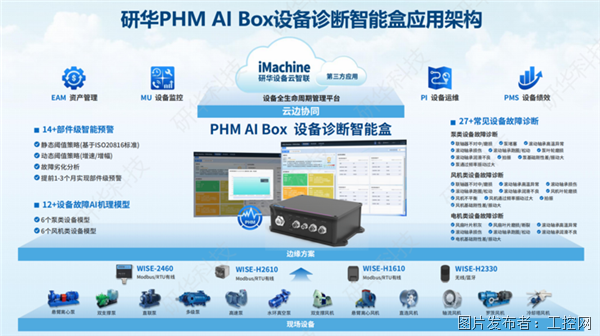

1.邊云協同 能力升維

PHM AI Box 聚焦邊緣端實時數據分析和輕量化AI預警診斷，但當需要設備遠程運維與全局管理，更支持與云端 iMachine 設備全生命周期管理方案無縫協同，提供從單點設備監測到全局運維管理的完整服務，讓設備健康管理更靈活、更全面。

 ● 故障運維閉環：串接PI設備運維系統，一旦定位故障，系統自動觸發云端工單系統，生成針對性維修指令并同步推送至工程師移動端，實現 “邊緣診斷 - 云端派單 - 現場修復“運維閉環，讓設備維護更高效。

 ● 設備全局管理：串接MU設備監控系統，邊緣端數據實時上傳至集團級云端平臺后，可形成跨廠區的設備管理與健康監控，輔助全局性風險預警。

2.雙模適配 靈活部署

PHM AI Box支持無線/有線兩種數據傳輸方案，滿足不同工業場景需求。

 ● 有線方案：以高穩定性保障關鍵設備實時監測。適配研華WISE-2460高頻振動傳感器，具備10KHz超寬頻檢測能力，通過RS-485工業總線與Modbus/RTU協議實現高精度數據傳輸，可應對高溫、高濕、強振動等惡劣工況，適用于汽輪機、壓縮機等核心設備高精度監測。

 ● 無線方案：以靈活部署實現廣域覆蓋。適配研華WISE-2410 LoRaWAN智能振動傳感器，內置3軸加速度計與溫度傳感器，支持計算速度RMS、峰度、偏度等復雜特征值，可突破高空、旋轉部件等復雜環境監測的布線限制，以低功耗、高穿透力、遠距離傳輸實現設備廣域覆蓋。

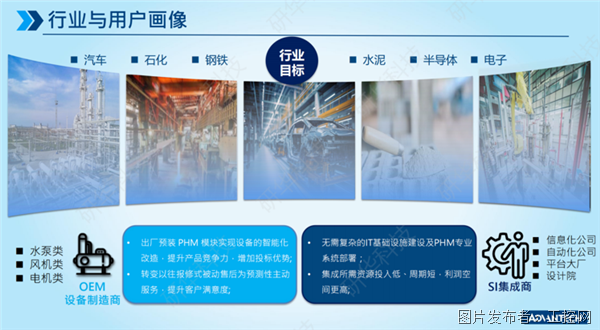

四 應用領域

PHM AI Box 廣泛應用在半導體、汽車制造、電子制造、鋼鐵等工業場景

賦能設備制造商

設備出廠預裝 PHM 模塊，實現設備的智能化升級

賦能系統集成商

通過開箱即用的邊緣盒子，快速構建預測性維護系統

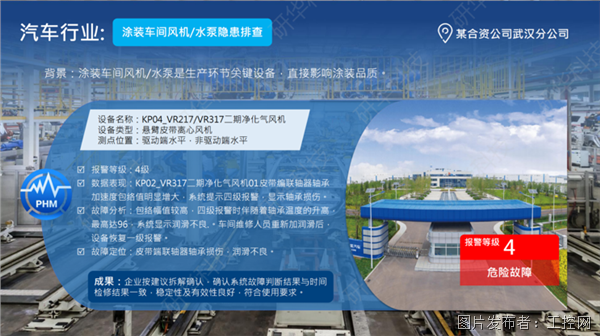

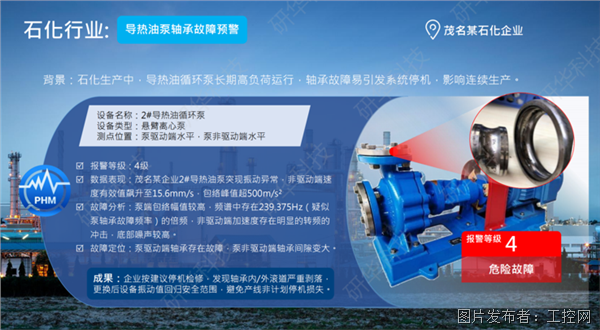

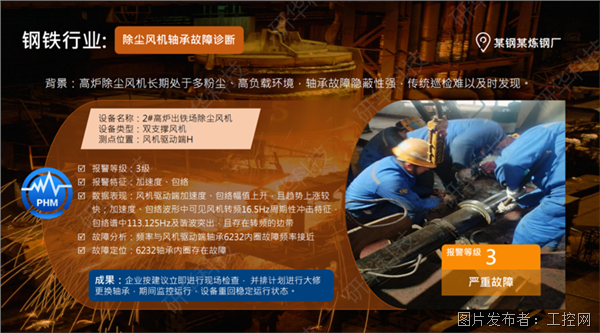

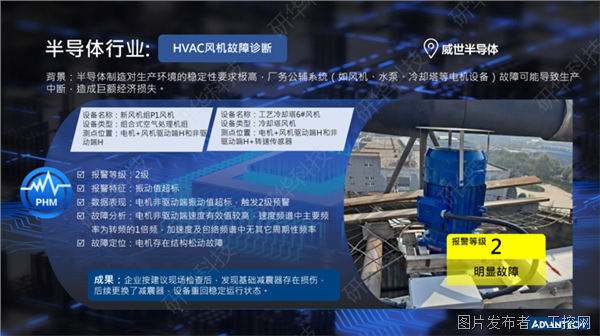

五 典型案例

六 結語

研華PHM AI Box 設備診斷智能盒

以PHM算法為核心，工業硬件為載體

重新定義設備健康管理的效率標準。

通過標準化交付、精準預警和靈活擴展

為設備制造商與系統集成商提供可快速落地的解決方案
