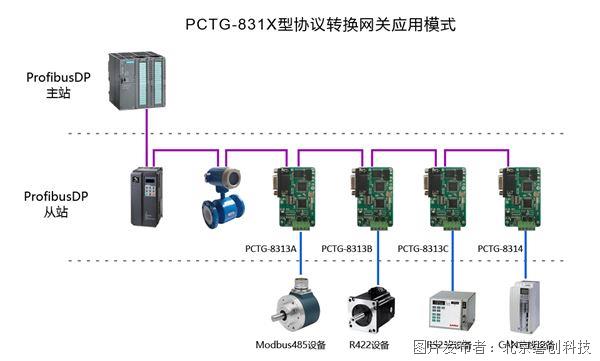

北京磐創科技的PCTG-8313、PCTG-8314型協議轉換網關是一款功能靈活、集成度高的工業協議轉換板，特別適合集成在協議為Modbus、485、232、CAN等設備的內部，將這些設備的協議轉換為DP協議后接入ProfibusDP總線中（如：西門子 Profibus 控制系統），幫助用戶解決不同通信標準之間的互聯互通難題，降低系統集成復雜度和成本。

用戶可根據現場設備的協議和物理接口類型選擇合適的型號。

        ◆ PCTG-8313A：Modbus/485。

        ◆ PCTG-8313B：RS422。

        ◆ PCTG-8313C：RS232。

        ◆ PCTG-8314：CAN協議。

產品特點

        1、體積小巧，便于安裝。

        2、具備Profibus傳輸速率自動識別功能。

        3、可定制用戶私有GSD文件。

        4、可固化Profibus組態參數到設備，無需組態時設置，簡化用戶操作。

        5、Profibus接口具備2500Vrms 高速磁耦合隔離保護電路

        6、電源輸入具備反接、過流、過熱保護功能。

        7、具備LED 狀態指示燈，方便用戶查看狀態。

        8、內置獨立看門狗，增強設備抗干擾能力。

技術指標

一、ProfibusDP：

        1、物理接頭為DB9座孔，可配合專用DP總線接頭使用。

        2、Profibus數據輸入、輸出字節可設定。最大輸入244字節，最大輸出244字節，最大輸入+輸出488字節

        3、傳輸速率支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

        4、Profibus 從站地址設置范圍0~126（通過模塊上8位撥碼開關設置）。

二、Modbus：

        1、RS485/232總線側可工作在只收、只發、收發三種模式。

        2、報文發送支持定時發送和觸發發送兩種方式。

        3、Mdobus協議支持主站和從站，支持RTU和ASCII格式。

        4、Modbus主站模式支持自動識別Modbus從站地址作為Profibus地址的功能 。

        5、波特率支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

        6、幀格式支持7、8個數據位， None/Odd/Even校驗位，1、2 個停止位。

三、CAN：

        1、支持CAN2.0A、CAN2.0B、CanOpen協議。

        2、CAN報文的發送可采用定時發送和手動觸發發送兩種模式。

        3、波特率支持2K、3K、5K、10k、20k、30k、40k、50k、60k、75k、80k、90k、100k、120k、125k、144k、150k、160k、200k、225k、250k、300k、400k、500k、600k、666k、800k、900k、1Mbps。

四、輸入電壓：DC5V±10%，具備反接、過流、過熱保護功能。

五、電流消耗：150mA@5V。

六、工作溫度：-40~85度。

七、工作濕度：5%~95%（25℃時），無凝結。

八、外形尺寸：71×43×15mm（包括接插件）。

九、安裝方式：M3安裝孔。

十、重量：約35g。
