• 型號：3RG6252 53 55


• 數量：1000


• 有效期：2050/8/13 0:00:00

－－－－－－SIMATIC PXS300,感應范圍6-250cm,1或2個常開觸點,4-20,0-20mA,0-10V模擬量,30-150,20-150,12.5-125Hz頻率輸出!

西門子K65緊湊型超聲波傳感器,可設定兩個位置進行控制，主要應用油墨等液體罐裝行業,用來控制罐裝高液位和低液位(調節按鈕,可任意設定),如三輥筒研磨機，也應用于對兩個位置進行控制,耐油,酸堿!IP防護等級高!

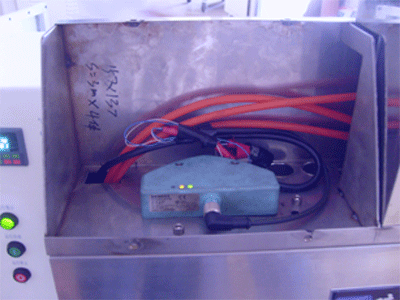

下圖是油墨配比行業的應用（里面裝有天那水）

■概述
K65緊湊型系列Sonar- 接近開關是一種便于使用、完全獨立的器件。它們通過直流電源供電。外殼的設計和功能使其適用于小容器中的液位測量應用。這些器件具有兩個開關量輸出(Smin和Smax)， 可對它們分配不同的距離。舉例來說，可以用它來判斷儲槽中的最高和最低液位。這些值可使用SONPROG接口設備或通過自動對準(示教功能)

■設計
所有元件都位于一個具有圓邊的盒形外殼中。超聲波轉換器略微凹入地安裝在外殼內。整合式周邊密封環可使超聲波接近開關用作一個帶集成液位測量功能的插頭。儲槽開口的最小直徑必須為26mm。可以通過兩個M5 螺釘將該器件安裝到儲槽上。電氣連接是使用一個帶M12螺紋的5針連接器完成的

■功能
帶開關或模擬量輸出的傳感器
容器的灌充液位的感應范圍內被檢測。如果灌充液位到達兩個開關閾值(Smin,Smax)之一，則會設定相應的輸出。在排空或灌充時，開關量輸出根據差動行程(Hmin,Hmax)被設定。相應的LED將對此發出信號。如果液位位于兩個工作范圍之間，則兩個輸出都將被重置

■盲區
位于閉合范圍內的物體可造成假信號，因此用戶安裝傳感器器時必須灌充液位不進入閉合范圍。

■編程 用于使操作條件最佳化，所有緊湊型系列K65傳感器都可以使用PC和SONPROG 3RX4 000接口設備進行編程。

■可以改變的主要參數為：
  工作范圍的上限值和下限值
  差動行程
  開關功能常開或常閉
  開關頻率
  模擬量范圍的上限值和下限值
  模擬特性，上升或下降
  閉合范圍終止點
  感應范圍終止點
  平均值生成
  多路傳輸功能
  溫度補償
  敏感性－－根據需求可提供非標準值的超聲波接近開關。

■遵從出口管制 AL = N 和 ECCN = EAR99

■技術數據
  型號                        3RG62 52                3RG62 53             3RG62 55
感應范圍               cm     6 ~ 50                  20 ~ 150             25 ~ 250
標準目標               cm     1 X 1                   2 X 2                5 X 5
切換閾值
  Smax                 cm     8                       25                   35
  Smin                 cm     45                      140                  230
差動行程               H
  Hmax( 可調節)        cm     2                       5                    10
  Hmin( 可調節)        cm     10                      10                   20
工作電壓 (DC)          V                              12 ~ 30
空載電流 Io            mA                             最多60
開關量輸出
  額定工作電流 Ie      mA                             150/300
  電壓降               V                              2
  開關元件功能 Smax                                   常開觸點
  開關元件功能 Smin                                   常開/ 常閉可編程
超聲波頻率             kHz    400                     200                  100
響應時間               ms     20                      25                   50
加電延時 tv            ms                             250
顯示
  開關狀態                                            2個黃色LED
  工作電壓                                            綠色LED
外殼材料                                              CRASTIN；環氧樹脂轉換器表面
防護等級                                              IP65
環境溫度
  工作溫度            °C                             -25 ~ +70
  貯存溫度            °C                             -40 ~ +85

■選型和訂貨數據
感應范圍     額定工作電流      開關量輸出      模擬量/頻率       連接           訂貨號
   cm             mA               pnp
 6 ~ 50          150           2 個常開觸點        -             M12連接器B     3RG62 52-3AH00
 20 ~ 150        150           2 個常開觸點        -             M12連接器B     3RG62 53-3AH00
 25 ~ 250        150           2 個常開觸點        -             M12連接器B     3RG62 55-3AH00
 6 ~ 50          300           1 個常開觸點      4~20mA          M12連接器B     3RG62 52-3BF00
 20 ~ 150        300           1 個常開觸點      4~20mA          M12連接器B     3RG62 53-3BF00
 25 ~ 250        300           1 個常開觸點      4~20mA          M12連接器B     3RG62 55-3BF00
 6 ~ 50          300           1 個常開觸點      0~20mA          M12連接器B     3RG62 52-3CF00
 20 ~ 150        300           1 個常開觸點      0~20mA          M12連接器B     3RG62 53-3CF00
 25 ~ 250        300           1 個常開觸點      0~20mA          M12連接器      3RG62 55-3CF00
 6 ~ 50          300           1 個常開觸點      0~10V           M12連接器B     3RG62 52-3GF00
 20 ~ 150        300           1 個常開觸點      0~10V           M12連接器B     3RG62 53-3GF00
 25 ~ 250        300           1 個常開觸點      0~10V           M12連接器B     3RG62 55-3GF00
 6 ~ 30          300           1 個常開觸點      30~150Hz        M12連接器      3RG62 52-3RS00
 20 ~ 150        300           1 個常開觸點      20~150Hz        M12連接器      3RG62 53-3RS00
 25 ~ 250        300           1 個常開觸點      12.5~125Hz      M12連接器      3RG62 55-3RS00

3RG62523BF00，3RG62533BF00，3RG62553BF00，3RG62523CF00，3RG62533CF00，3RG62553CF00，
3RG62523GF00，3RG62533GF00，3RG62553GF00，3RG62523RS00，3RG62533RS00，3RG62553RS00，
3RG62523AH00，3RG62533AH00，3RG62553AH00，3RG6252-3AH00，3RG6253-3AH00，3RG6255-3AH00，
3RG6252-3BF00，3RG6253-3BF00，3RG6255-3BF00，3RG6252-3CF00，3RG6253-3CF00，3RG6255-3CF00，
3RG6252-3GF00，3RG6253-3GF00，3RG6255-3GF00，3RG6252-3RS00，3RG6253-3RS00，3RG6255-3RS00
