行業背景與設備痛點

木板封邊設備作為家具制造、定制家居行業的核心自動化裝備，承擔著板材邊緣密封、美化、防潮的關鍵工序。其工作流程涵蓋送料、涂膠、封邊帶貼合、切斷、修邊、拋光等多個連續環節，需實現多機構協同控制、高精度位置同步、高頻信號采集三大核心要求。

隨著定制家居行業的快速發展，傳統封邊設備逐漸暴露出以下技術瓶頸：

1、控制響應滯后

傳統集中式IO方案中，傳感器與控制器間線纜冗長，信號傳輸延遲超過5ms，導致封邊帶貼合精度偏差（尤其高速生產時誤差可達0.5mm以上），影響產品質量。

2、布線復雜維護難

單臺封邊設備需連接40+路數字量傳感器（位置開關、光電檢測）、10+路模擬量信號（壓力、溫度）及20+路執行器（氣缸、伺服電機），傳統布線方式線纜用量大、故障率高，后期維護需停機排查，平均故障處理時間超過4小時。

3、擴展靈活性不足

定制化生產要求設備頻繁切換板材規格（厚度3-50mm、寬度200-2000mm），傳統IO模塊點數固定，新增功能需重新布線改造，設備升級周期長、成本高。

4、抗干擾能力弱

木工車間粉塵多、電機啟停頻繁，電磁干擾嚴重，傳統IO信號易受干擾導致誤觸發，造成封邊帶斷裂、板材劃傷等生產事故。

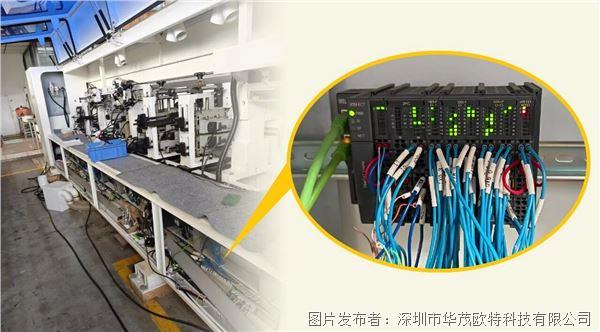

華茂歐特IOM系列分布式IO解決方案設計

針對木板封邊設備的技術痛點，華茂歐特以IOM系列EtherCAT耦合器為核心的分布式控制方案，通過總線化架構重構設備控制層，實現信號采集、指令執行的高效協同。

（一） 核心產品選型與配置

1、總線耦合器

選用IOM-ECT EtherCAT耦合器，支持100Mbit/s背板總線速率，IO響應時間低至1ms，滿足封邊設備高頻信號處理需求。該耦合器具備總線與電源雙重隔離設計，有效抵御車間電磁干擾，同時支持8位撥碼開關手動配置或主站自動分配地址，適配不同品牌PLC（倍福、歐姆龍、匯川等）。

2、IO 擴展模塊

① 數字量輸入模塊（IOM 32DI-P、IOM 16DI-P）：

PNP型設計，核心用于采集設備各工序的狀態檢測信號。在送料工序中，實時捕捉板材到位、板材邊緣定位、送料滾輪壓力達標等開關信號；封邊帶貼合環節，采集封邊帶張力正常、封邊帶耗盡預警、壓輪貼合到位等信號；修邊與拋光工序中，接收刀具到位檢測、拋光輪轉速就緒、廢料收集滿倉報警等信號，為PLC提供全面的工序狀態反饋，確保各環節動作協同觸發。模塊支持傳感器就近供電，可將模塊安裝在各工序執行機構附近，減少傳感器線纜長度，降低信號衰減風險。

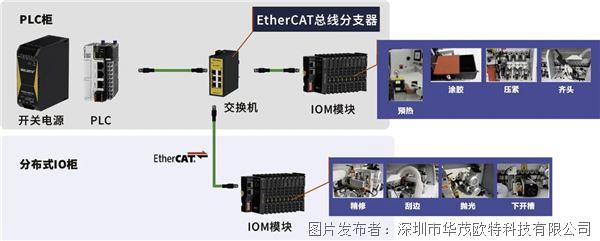

3、系統架構

采用 “主站PLC+分布式IO從站” 的星型拓?fù)浣Y(jié)構，單臺耦合器最大擴展32個IO模塊，支持992路 DI/DO、128路AI/AO，完全覆蓋封邊設備的信號處理需求。EtherCAT總線無需交換機，直接通過RJ45接口連接各從站，布線距離最長可達100m（屏蔽電纜），適配設備分散式安裝場景 —— 例如將數字量輸入/輸出模塊就近安裝在送料、修邊等執行機構旁，熱電阻測溫模塊安裝在涂膠箱附近，高速計數模塊靠近封邊帶輸送編碼器，最大限度縮短信號傳輸距離。

（二） 關鍵技術優勢

1、極速實時通信

EtherCAT 總線采用 “處理數據時即傳輸” 的并行機制，循環周期低至1ms，配合IOM系列1ms的IO響應速度，封邊帶貼合精度提升至 ±0.1mm，滿足高端家具生產要求。

2、靈活擴展能力

模塊化設計支持按需搭配IO類型，當設備需新增修邊刀具檢測、板材厚度自適應功能時，可直接插拔擴展模塊，無需改動原有布線，升級周期縮短至1天內。

3、高可靠性防護

模塊具備電源防反接、浪涌吸收、三防處理（防塵、防潮、防腐蝕），出廠前經過長時間老化測試，工作環境溫度覆蓋-20~60℃，適配各種環境工況。

4、便捷運維診斷

模塊配備電源、總線、信號狀態 LED指示燈，支持主站實時監測IO狀態，故障時可精準定位至具體通道，平均故障處理時間縮短至30分鐘。

行業應用前景

華茂歐特IOM系列分布式IO+EtherCAT方案不僅適用于直線封邊設備，還可拓展至曲線封邊機、雙修封邊機、異形封邊設備等木工機械。例如在異形封邊設備中，高速計數模塊可配合多軸編碼器實現復雜曲線的長度計量，熱電阻測溫模塊可適配多區域溫度控制需求，數字量IO模塊可靈活對接新增的輪廓檢測傳感器與調整執行器，展現出極強的場景適配性。
