擊穿電壓為什么重要

設計電機和高壓系統組件時，絕緣系統的可靠性至關重要。不斷提高的性能要求、更高的功率、更高的能量密度、更小的尺寸，使絕緣材料越來越接近其物理極限。

擊穿電壓代表最高可接受的電壓，如果超過此電壓，絕緣將失效，進而導致放電和永久性損壞。確定擊穿電壓值對于驗證材料，防止缺陷，確保組件長期可靠性至關重要。

從實驗室到量產：測量哪些內容

在實驗室環境中，研發人員逐步提高被測樣品上的電壓，以評估擊穿電壓。被測樣品包括定子、發卡線、漆包線、高壓連接器或電纜線束等。

檢測期間，將監測幾項關鍵參數，包括：

• 擊穿電壓（絕緣失效的確切電壓值）

• 漏電流

• 檢測時長

• 環境條件（溫度、濕度，氣壓）

這些信息有助于驗證材料和工藝。 也能為原型開發和設計優化提供重要的信息。及早發現潛在薄弱點意味著降低量產風險，提高最終產品的安全性和質量。

EDC方案：擊穿電壓（BDV）檢測系統

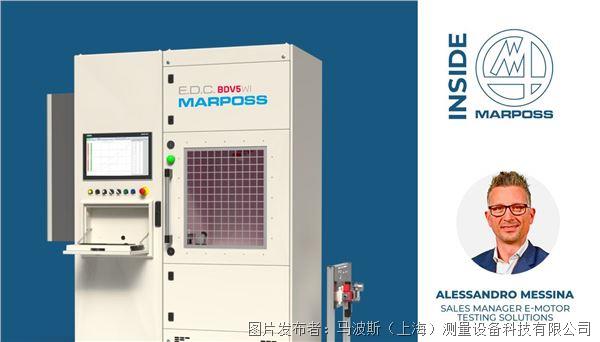

為幫助研發人員和工程師應對這項挑戰，EDC特別開發了擊穿電壓（BDV）檢測系統。這套高電壓檢測系統專用于檢查絕緣性能。

該測臺可提供高達30 kV AC的電壓。還可選配高達6 kV的直流檢測。這套檢測系統可在安全可控的環境下再現了高電壓的極端條件。

該檢測方案的亮點在于：

• 高適配性– 可檢測全套定子、發卡、漆包線、電纜線束、高壓連接器及其它絕緣組件。

• 高精度 – 可設置電壓升速，自動檢測擊穿電壓，并輸出CSV或PDF格式的檢測報告。

• 高安全性 – 每次檢測結束時自動放電，機械互鎖功能、環境傳感器和排煙系統。

• 高集成度 – 可連接MES或SCADA系統，實現完整的檢測可追溯性。

擊穿電壓（BDV）檢測系統的用戶界面簡單易用且可定制。無論是科學研究、產品開發還是工業驗證，都非常適用。且該系統可確保檢測結果精確、可重復。

了解電氣絕緣的極限對于工程師設計電動車和高壓系統應用領域的設備和組件至關重要。而選用如EDC的擊穿電壓（BDV）檢測系統這樣的專用工具，將有助于事半功倍其可降低項目風險、加快產品開發速度，使產品更安全、更可靠。
