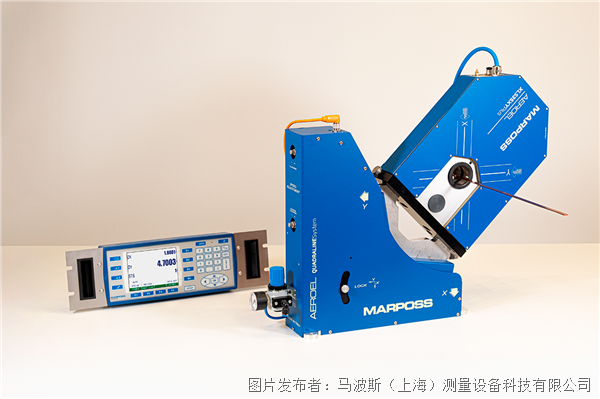

QUADRALINE.XY激光控制系統設計用于矩形截面擠壓或軋制產品二維尺寸的在線控制。由于其特殊的特點，Quadraline保證了可靠和準確的測量，而無需緊密對齊，并能承受產品振動和扭曲。

QUADRALINE激光系統專門設計用于在線監測具有矩形橫截面的軋制或擠壓產品的二維尺寸，如發夾用扁線、金屬型材、塑料擠壓型材、超導線材；漆包帶等。

• 它測量的尺寸從0.1毫米到30毫米，使用交叉光束，雙軸激光測量?jī)x。

• 它檢查產品公差，并在偏離標稱尺寸超過預設限值時向操作員發出警告

• 它執行自動過程調節，在整個生產過程中保持產品在公差范圍內

• 每個生產批次都會處理和打印詳細的統計報告

• 它可以很容易地連接到計算機下載測量數據或允許遠程系統編程

優勢：

• 無廢品：實時檢查允許系統檢測超出公差的趨勢，并將產品退回規格，避免任何不合格或投訴的風險

• 節省材料：通過使產品接近最低公差極限，可以節省大量材料，從而使系統成本在幾個月內得到償還

• 節省勞動力：可靠有效的自動控制意味著擠出機操作員的任務更輕

• 質量認證：100%的檢查使隨機抽樣檢查變得多余，并允許打印詳細的報告來證明產品質量

版本：

QUADRALINE.XY13

• 測量范圍：13 x 13 mm

• 可測量尺寸：0.1至4 mm

• 重復性：±0.75μm

QUADRALINE.XY35

• 測量范圍：35 x 35 mm

• 可測量尺寸：0.3至30 mm

• 重復性：±1.25μm
