HAIRPINFLASH 3D是一套3D發卡數模重建方案，設有簡單易操作的工裝，可快捷可靠地重建發卡3D數模。測量發卡毫不費力，只需將發卡放入工裝中，按下啟動按鈕，該方案將自動完成其余所有操作。在發卡轉動的同時，馬波斯自研的算法同時處理所采集的大量高分辨率2D圖像，僅需數秒即可快速重建發卡的高精度3D數模。

HAIRPINFLASH 3D技術方案一流，專為發卡的高精度3D重建和尺寸檢測而設計。它采用兩個陣列相機和遠心光學透鏡，通過高分辨率編碼器同步工作，確保對關鍵特征的精密測量，包括：

• 長度（包括去漆部分）

• 寬度

• 高度

• 彎折角度

HAIRPINFLASH 3D可快速進行發卡的完整3D掃描，聚焦最關鍵部位。用戶可在簡潔的顯示屏上檢查所采集的圖像并實時訪問測量結果，及時了解當前狀況。

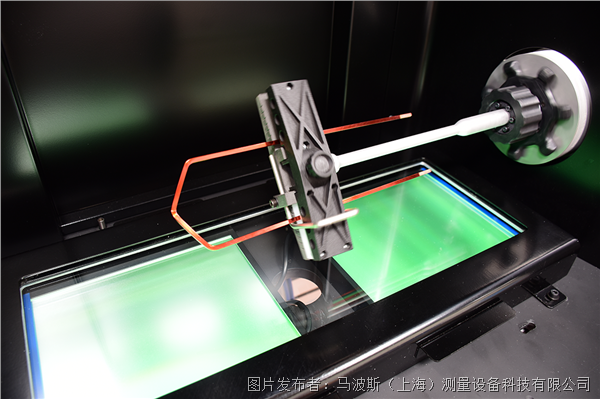

為避免發卡的潛在變形，該方案以創新的夾具設計在避免產品變形的前提下保持發卡位置穩定，定位穩定性明顯高于傳統的剛性工裝，有效保持發卡的實際生產形狀。這項前沿技術確保發卡測量的快速、可靠和可重復，使其成為電機制造和電動車量產線上質量控制的理想選擇。

優勢：

• 非接觸式測量，無損檢測且精度高

• 節拍快：約1分鐘即可完成所有測量分析

• 高精度測量關鍵幾何特征（長度、寬度、高度、折彎角度）

• 高柔性方案，可適應不同的發卡類型

技術規格：

• 相機：2 × 1200萬像素單色陣列相機

• 編碼器：高分辨率，實現精確同步

• 光學鏡頭：高對比度，低畸變遠心鏡頭

• 照明：無論涂層（PA，PAI，PEEK）如何，綠色光源都能與紅色發卡形成最佳對比

• 測量范圍：138 × 445 mm（包括71 mm盲區）

• 維護：基本免維護，長期可靠

版本：

HAIRPINFLASH 2D
