接觸式對刀儀應用領域，TS Line系統包括用于內部垂直加工中心的測量與對刀檢測解決方案。因為探針擁有高測量性能規格，所以系統能夠提供為各種刀具（包括小尺寸刀具）提供十分準確的長度與直徑值。

TS Line包括預先設置接觸式刀具以及刀具測量和完整性檢測用專用測頭。TS Line之所以使用戶能夠控制零件的尺寸公差，是因為其具有切削邊緣磨損監控功能以及能夠校正環境與機床條件引起的熱漂移。這有助于減少未監控機械加工流程期間未能檢測到的刀具斷刀導致的廢件的數量。

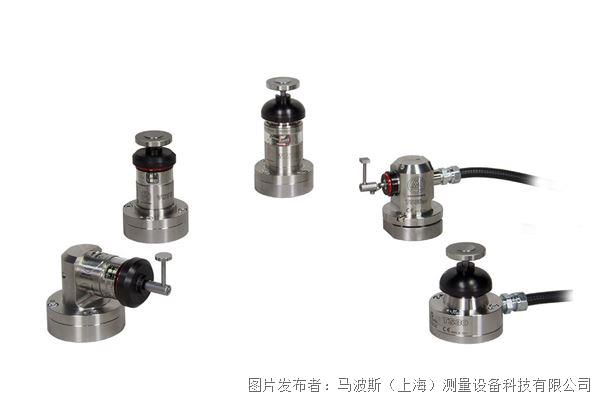

可將這些測頭用于三種不同的傳輸系統：

• 硬接線傳輸：給TS30與TS30 90°測頭配備一個集成接口

• 光學傳輸：可將VOTS與VOTS 90°測頭與VOI光學接收器一起使用。因為無需電纜，所以簡化了機床上的安裝程序。測頭采用的是調制光學技術，使其能夠抵抗光干擾。

• 無線電傳輸：將WRTS測頭與WRI無線電接收器一起使用。可將此測頭用于預先設置的系統與接收器之間不在實現范圍內的應用中。

優勢：

• 提高生產質量

• 對刀的速度與準確度

• 帶有漂移校正的精確測量

• 對周圍作業環境有很強的耐受性

組件：

TS30：TS30對于對刀檢測應用而言是一個緊湊、硬連接線傳輸接觸式測頭。它配備集成接口，可將它直接連在機器CNC上。特殊的碳化鎢探針接觸盤能夠抵抗轉動時切削邊緣造成的磨損，并保證有一個很長的使用壽命。給測頭裝配的LED顯示主要測頭狀態信息。

TS30 90°：安裝的TS30 90°對刀儀接觸式測頭探針與測頭本體呈90°，以優化其在作業區中占用的空間以及安裝流程。事實上，它采用的是一個極其創新的33步對齊系統，該系統的設計使其可以快速與輕易使用，以及確保新的基座、測頭本體以及探針正確固定。

可在5分鐘之內完成TS30 90°測頭對齊程序。

該測頭也適用于測量小型刀具，因為它采用了很低的接觸力。

可給TS30 90°測頭配備一個吹氣裝置，以確保接觸盤不受碎屑以及冷卻液滴的影響。

VOTS：將VOTS用于進行斷刀與完整性檢測以及用于工作中心中的刀具上的長度與直徑測量。完全沒有電纜意味著它的安裝簡單。可將它用于雙測頭應用中：可通過相同的光學接收器管理工件與刀具控制。

它可與VOI接收器一起使用。

VOTS 90°：VOTS 90°測頭的橫向設計使得可將它安裝在作業區外的機床工作臺上。這樣的話，可節省寶貴的空間，但又不會妨礙對刀檢測。沿著Z軸的低測量力成為了預先設置的小型刀具用測頭的理想選擇。

它可與帶有集成接口的VOI接收器一起使用。

可將WRTS用于機床加工中心進行斷刀與磨損檢測、刀具長度和直徑測量以及磨損校正。接觸盤的中心零件采用碳化鎢制成，旨在保護它使其在測量階段免遭破壞。它是一個徹底無線探針，這意味著它非常容易安裝。WRTS測頭適合用于中央安裝版本中，或者帶有側向安裝支架的版本中。可將探針用于雙測頭應用中：

可通過相同的接收器管理工件與刀具控制。它可與帶有WRI集成接口的接收器一起使用。
