在非接觸式對刀儀應用領域中，可視化對刀儀是一個允許在機械加工中心和/或每個尺寸的銑床上測量刀具的系統。集成微型照相機能夠獲取數張不同角度位置的刀具圖像，甚至可以為小于一毫米的最小刀具提供非常準確的長度值與直徑值。

從測量速度角度來看，可視化對刀儀之所以能夠快速作業，是因為它擁有優化的軟件以及讓刀具保持轉動。它的接口使得系統能夠程控并適應各種不同的操作條件。

VTS可視化對刀儀是一個可實現復雜測量應用的系統，這些應用涉及到：

• 刀具形狀與尺寸檢測

• 刀具破損檢測

• 未知刀具的刀具預先設置

• 尺寸、直徑以及諸如TIR、刀具半徑以及帶有旋轉刀具的刀具中心坐標的其它測量

• 刀具磨損補償以及單個刀具輪廓與表面的完整性檢查

• 機床中心線熱漂移補償

• 檢查微型精密加工與磨具生產中涉及到的小直徑與不同形狀的微型刀具

• 可快速測量，尤其是對諸如車削的靜態刀具進行快速測量，或者在帶有索引位置的多切削刀具中進行快速測量

可視化對刀儀的主要功能特征之一體現在它的保護系統上，即便在有冷卻液或灰塵的情況中，該對刀儀也擁有出色的測量性能。在沒有進行檢查時，氣動百葉窗蓋板會保護光學鏡片，這些通過機械方式使鏡片遠離粗糙的機床環境；相反，在測量周期內，專利解決方案可解決光學窗口拒收件碎屑與冷卻液滴產生的氣流。此類雙重保護（氣動與機械保護）保證用戶可獲取優異測量結果。

因為接口靈活，所以可程控可視化對刀儀，以適應機床類型以及執行測量周期，在真實機械加工條件中進行檢查。

優勢：

• 提高生產流程的質量

• 減少機床停機時間

• 減少報廢零件

• 提高生產率

• 使用靈活

• 可進行復雜測量

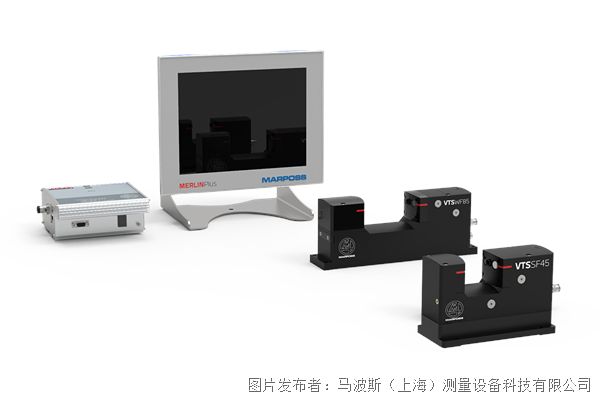

版本：

可視化對刀儀系列可分為Small Field與Wide Field，以適應不同尺寸的刀具的微型照相機的測量區。

可視化對刀儀—Small Field

可視化對刀儀是由尺寸為0.704x0.528 mm的測量區構成。在標準版本中，給Small Field 45 mm配備了一個凈間距為45 mm的發射器與接收器，以測量直徑小于等于40 mm的刀具。因為必須遵守有限的作用空間，尤其是在磨具生產的機床中，馬波斯必須更改其標準模型，以創建比先前Small Field更緊湊、更短與更高的新Small Field，有了它可以減小機床工作臺上的占有面積。

可視化對刀儀—Wide Field

Wide Field系列的功能特征體現在擁有3.00 x 2.25 mm這個更寬泛的測量區。此技術詳情使得系統能夠建造直徑小于等于3 mm的刀具兩側，同時維持高測量性能。可獲取及其加長版本Wide Field 85 mm
