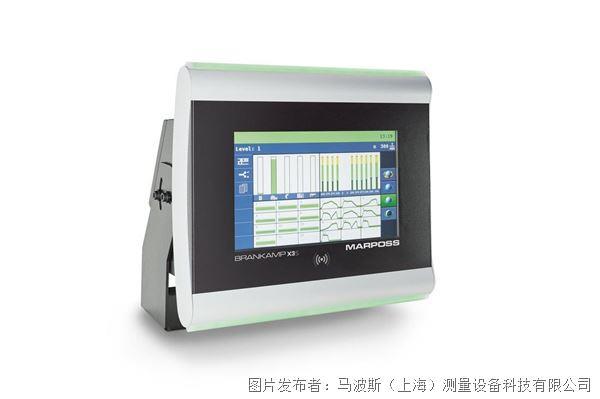

X3s是一個高質量的過程中監測系統，幾乎所有的金屬成形過程，如成形，螺紋軋制，鍛造和沖壓。該系統允許監視不同類型的機器和傳感器，并具有不同類型的監視模式(四色、縮放、收縮、旋轉器、二進制)。除9英寸觸摸屏外，x系列的所有系統都具有各種分析功能:自動記錄運行時、設置和停機時間，以及不同的計數器和存儲功能，為不同的工具或訂單存儲所有相關的監控和生產數據。

X3s采用9寸觸摸屏，圖像刷新快，分辨率高，采用彩色集成LED警示燈進行工藝監控，提高或優化工藝，提高零件質量。對設備整體效能有積極的影響。幾個計數器功能(訂單、工具、劑量、質量、維護和換班計數器)允許對生產進行詳細的控制和分析。過程信號可以被監控并顯示為峰值、包絡線、趨勢或過程質量進展。

該設備具有良好的用戶友好性(新產品信號放大和監控窗口的自動計算)，并具有自動計算所有監控限制的導入功能(優化器)。

放置在機床或刀具相關位置的傳感器(如力、聲發射、距離、溫度)將過程信息轉換為電信號，經過放大和過濾，然后采用適合的監測方法進行評估。

Stop&Go圖表可以記錄多達90天的運行時間、設置、停機時間以及調整后的生產速度，以確定生產力損失的原因。終端掩模用于連接到C-THRU4.0軟件，用于機器和生產數據采集。

優勢：

• 機器和工具的保護，大幅減少崩潰的影響，超載和一貫減少停機和維修成本

• 精密的過程質量控制，提高生產的質量水平

• 通過延長運行時間、減少停機時間和行程優化，提高了生產率

• 大幅降低工具和報廢成本

• 為更穩定的流程進行流程優化

• 根據訂單/物品，批次，班次，工具和分類來管理生產

• 用于遠程數據收集的進程和機器狀態協議以及網絡集成(C-THRU4.0和XBrowser)

技術規格：

• 監控:1 - 8(12)模擬通道，4 - 16數字輸入/輸出

• 功率:24v / DC / 23w

• 環境溫度:+5℃至+ 40℃

• 接口:1個以太網/ TCP/IP, 1個串行

• 采樣:偽角度，選項:角度或沖程相關

• 尺寸:300 x 260 x 206毫米(W x H x D)

• 重量:6.5公斤(含u型支架)
