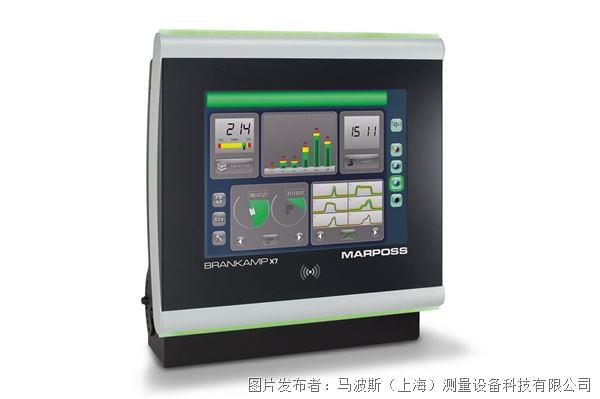

X7是一個高質量的金屬成形生產過程監控系統，可用于冷成形、鍛造、螺紋軋制和沖壓。該系統支持監測各種機器和傳感器，并具有不同類型的監測模式。它是模塊化的，可以為模擬或二進制傳感器配備靈活數量的輸入（1-24）。15英寸顯示屏提供了一個結構清晰的觸摸屏操作用戶界面。

X7專家系統使設備設置更容易，并幫助操作員快速方便地適應不同的監控任務。用于顯示DC掩碼、圖形、故障圖像等的第三方程序可以在X7 Windows 8.1前端上運行。

X7具有多種分析功能，用于記錄運行、設置和停機時間、機器速度、生產率分布和主要生產故障。不同的計數器和存儲功能，存儲所有相關的監控、生產和過程故障數據，可用于不同的工具和訂單。廣泛的工具存儲器、所有過程故障的詳細停止協議和所有操作員操作的輸入?yún)f(xié)議，以及由RFID控制的用戶管理。

X7配有15英寸觸摸顯示屏，圖像刷新速度快，分辨率高，包括多色集成LED警告燈，用于機床保護、過程監控和過程故障檢測，以及優化過程和零件質量。一些計數器功能（訂單、工具、劑量、質量、維護和倒班計數器）允許對生產過程進行詳細的控制和分析。過程信號可以監測并顯示為峰值、包絡線、趨勢或過程質量曲線。可在屏幕上顯示操作員信息和警告信息的彈出消息。

這些設備用戶友好（自動計算新產品的信號放大、監控窗口和包絡寬度），并使用示教功能自動適應不斷變化的生產條件（Optimizer Plus）。

適當?shù)膫鞲衅鳎ㄈ缌Α⒙暋⒕嚯x、溫度）放置在機器或工具相關的位置。它們將過程信息轉換成電信號，然后進行放大和濾波，然后采用適當?shù)谋O(jiān)測方法（四時態、系統態、變焦、總和、差異、短期或長期趨勢、峰值和PQ監測）進行評估。

為了確定生產率損失的原因，停止&運行圖 （Stop & Go diagram）記錄了長達90天的運行、設置和停機時間以及實際生產速度。在X7系統上可以顯示終端掩碼，輸入和顯示當前訂單、后續訂單、目標和實際數量以及連接到C-THRU4.0軟件的停止原因。

優勢：

• 通過校準的力測量、總力和傾斜測量的總和和差通道，提供精確的機床和工具保護

• 多傳感器數據采集和評估（力、聲、距離、溫度、二進制傳感器等）提高了設備的監測精度

• 通過強大的監控模式（Quattromatic、Systomatic、Rotator等）對生產質量進行詳細控制，提高檢測能力并減少停機時間

• 通過自動化提高了生產率，同步控制分揀機、加料機、輸送帶和物料進料，避免了零件的混合

• 為了優化工具和機器設置，PQ系數顯示了每個通道的過程和信號穩定性

• 通過快速、精確和有監控的分揀分離好的和壞的零件，確保零件質量

• 全面記錄生產過程，包括生產速度、停機協議和所有操作員輸入的自動存儲

• 直觀的設備操作，液晶觸摸顯示屏上的用戶友好菜單結構，機器控制的有用界面和強大的自動設備設置（增益、監控窗口、包絡線寬度等），減少培訓工作量，提高操作人員的接受度

• 用于中央數據收集的網絡接口（C-THRU4.0，XBuffer-Outlook），以及遠程支持（TeleService），能夠與監控系統直接、靈活和快速的數據交

技術規格：

• 監控:4 - 24(32)模擬通道，4 - 20數字輸入/輸出

• 功率:24v / DC / 52瓦

• 環境溫度:+5°C到+ 40°C

• 接口:2個以太網/ TCP/IP, 2個USB

• 采樣: 偽角度，選項: 角度或沖程相關

• 尺寸:429 x 420 x 114 mm (W x H x D)

• 重量:12公斤(包括u型支架)
